OL4565FS EDM s jednoduchým řezným drátem

Elektroerozivní elektroerozivní drátová řezačka OL4565FS Single Cutting Wire Cut je navržena pro středně-velké vodivé obrobky vyžadující zvýšenou přesnost řezání a stabilní obráběcí výkon. Je vybaven pracovním stolem 580 × 860 mm, pojezdem X/Y 450 × 650 mm, pojezdem U/V 60 × 60 mm a podporuje obrobky až...

Odeslat dotaz

TheOL4565FS EDM s jednoduchým řezným drátemje navržena pro středně-velké vodivé obrobky vyžadující zvýšenou přesnost řezání a stabilní obráběcí výkon. Vyznačuje se aPracovní stůl 580 × 860 mm, 450 × 650 mm X/Y zdvih, 60 × 60 mm U/V zdviha podporuje obrobky ažtloušťka 500 mma500 kgve váze. SPřesnost polohování ±0,02 mm, Přesnost opakovaného polohování ±0,004 mma optimální drsnost povrchu2.0 μmOL4565FS je vhodný pro přesné formy, nástroje a obecné aplikace drátového EDM řezání.

Mechanická specifikace	OL4565FS
Velikost pracovního stolu	580*860mm
Pojezd osy X/Y	450*650 mm
Pojezd U/V osy	60*60 mm
Pojezd v ose Z	460 mm
Max. tloušťka obrobku	500 mm
Max. hmotnost obrobku	500 kg
Hmotnost těla stroje	1500 kg
Podlahová plocha karoserie stroje	1720×1260×1700 mm
Technický parametr
Max. úhel kužele/tloušťka	±6 stupňů / ±15 stupňů /±30 stupňů /80 mm
Max. rychlost obrábění	150 mm²/min
Max. rychlost podávání drátu	1~11,4 m/s (nastavitelná frekvence)
Přesnost polohování	±0,02 mm
Opakovaná přesnost polohování	±0,004 mm
Optimální přesnost obrábění	±0,006 mm
Optimální drsnost povrchu	2.0μm
Průměr molybdenového drátu	0,10~0,25 mm
Napájení	3 fáze/380V/50Hz
Spotřeba energie	3 kVA
Standardní konfigurace
Osové spojení	Současná osa XYUV
Typ vodící lišty	Kalená kolejnice tvaru V-
Režim pohonu osy XY	Krokový motor
Centrální mazací systém	manuální / automatický

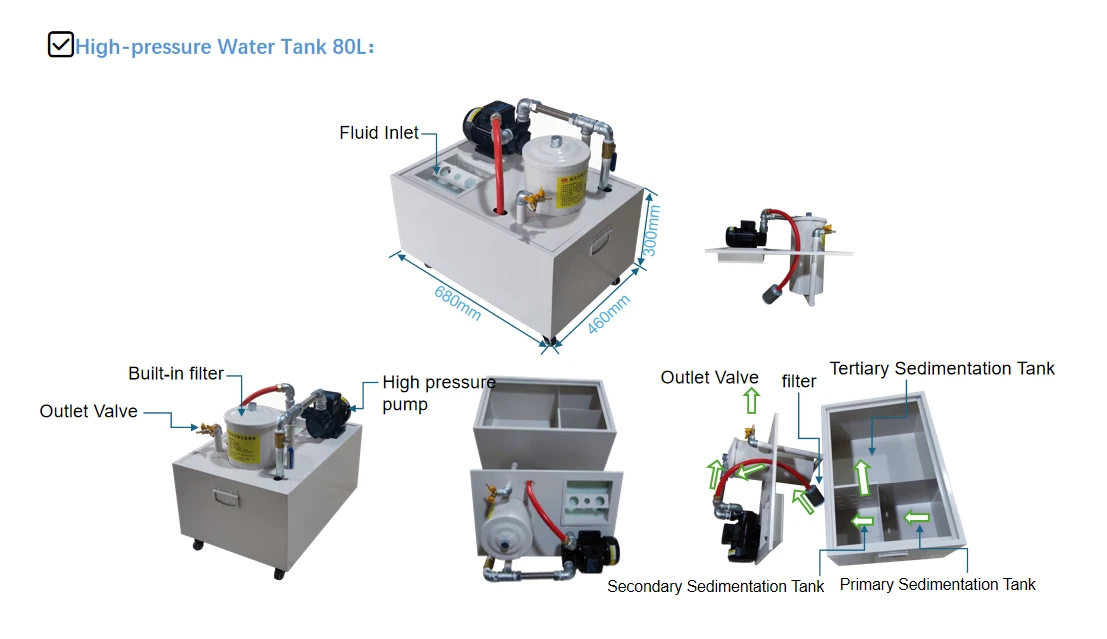

Kapacita dielektrické nádrže	40 L

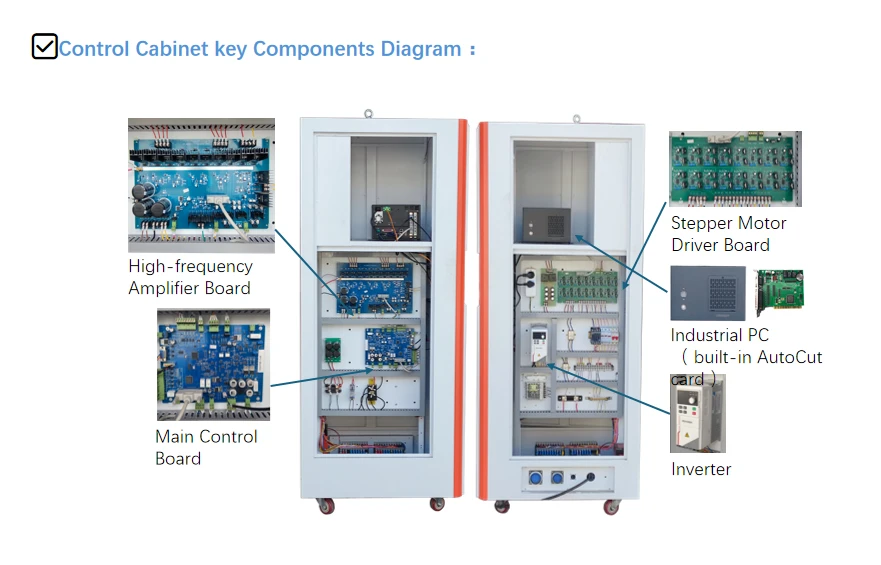

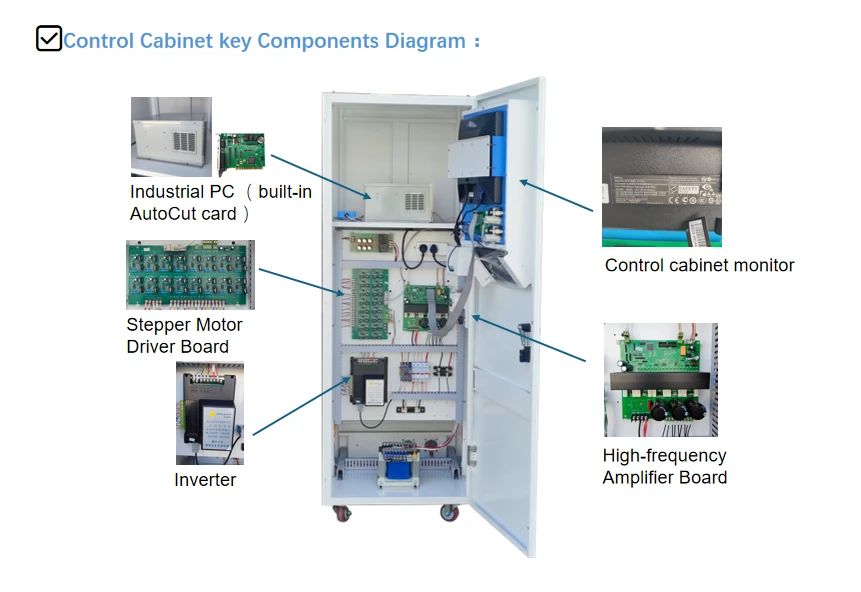

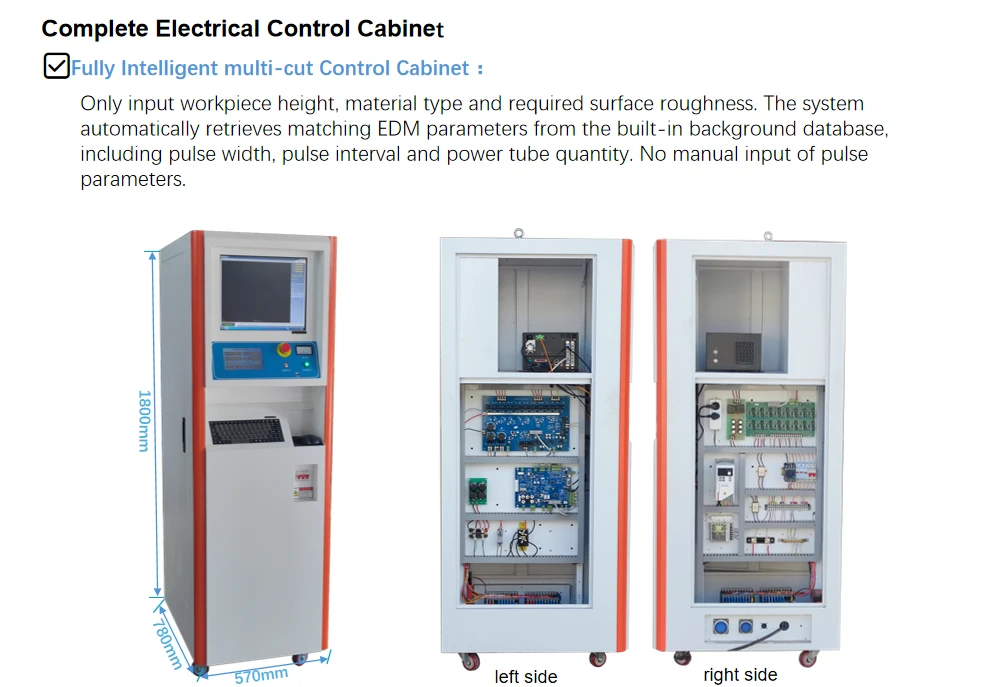

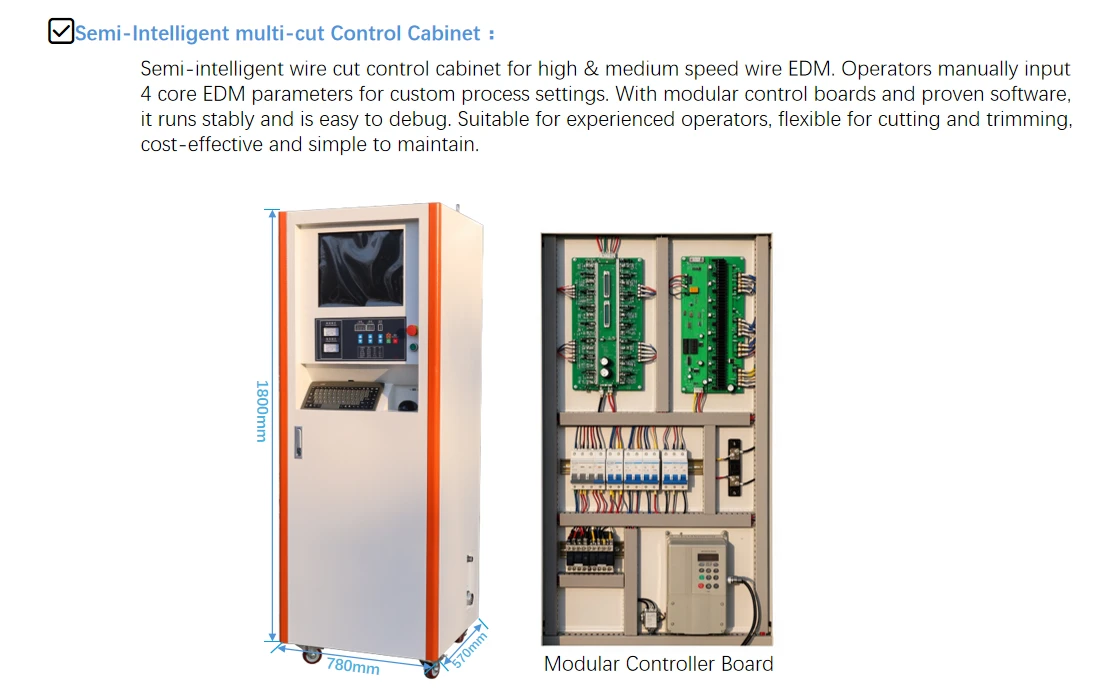

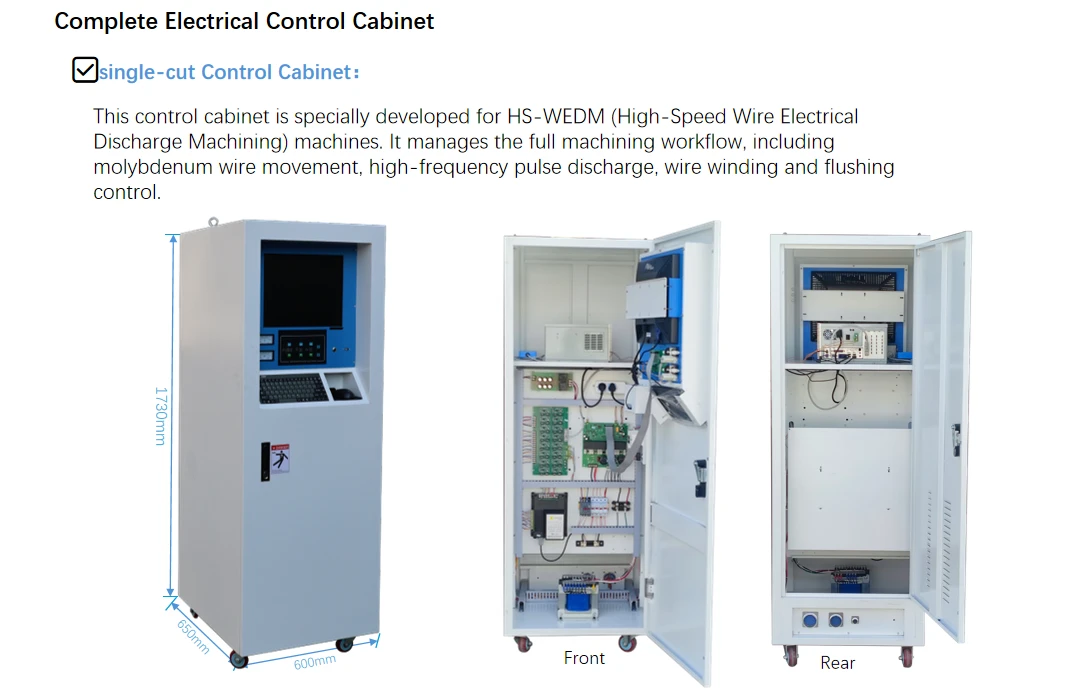

Ovladač	Vertikální ovládací skříň
Softwarová platforma	Windows XP

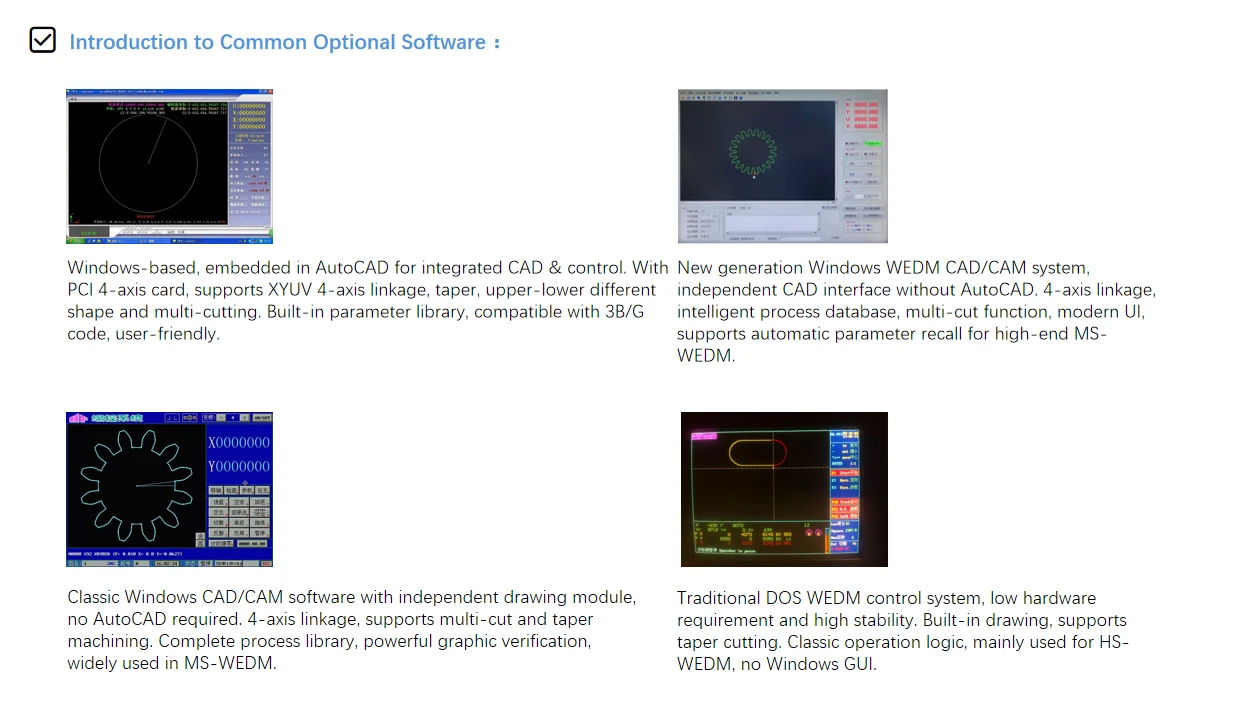

Řídící systém	Auto-cut/ Win{1}}cut/X8/HL
Zobrazení jazyka	čínština/angličtina/ruština
Monitor	17" LCD
Digitální indikační displej	DRO osy XY (5μm)
CNC instrukce	Standardní ISO kód
Typ převodovky	USB/LAN
