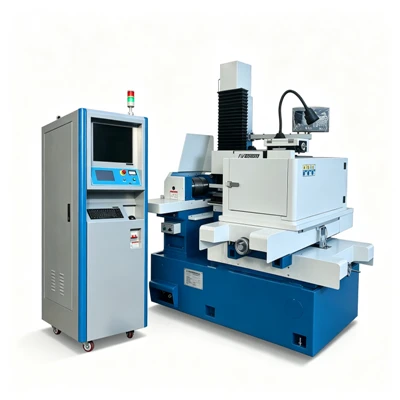

EDM s vícenásobným řezným drátem OL4565FM je určen pro středně-velké vodivé obrobky vyžadující vyšší přesnost obrábění a zlepšenou kvalitu povrchu prostřednictvím více-obrábění. Je vybaven pracovním stolem 580 × 860 mm, pojezdem X/Y 450 × 650 mm, pojezdem U/V 60 × 60 mm a podporuje obrobky až do tloušťky 500 mm a hmotnosti 500 kg. Díky přesnosti polohování ±0,015 mm, přesnosti opakovaného polohování ±0,003 mm, optimální přesnosti obrábění ±0,005 mm a drsnosti povrchu až 1,2 μm je OL4565FM vhodný pro přesné formy, nástroje a náročné aplikace drátového EDM řezání.
| Mechanická specifikace | OL4565FM | |
| Velikost pracovního stolu | 580*860mm | |
| Pojezd osy X/Y | 450*650 mm | |
| Pojezd U/V osy | 60*60 mm | |
| Pojezd v ose Z | 460 mm | |
| Max. tloušťka obrobku | 500 mm | |
| Max. hmotnost obrobku | 500 kg | |
| Hmotnost těla stroje | 1500 kg | |
| Podlahová plocha karoserie stroje | 1720×1260×1700 mm | |
| Technický parametr | ||
| Max. úhel kužele/tloušťka | ±6 stupňů / ±15 stupňů /±30 stupňů /80 mm | |
| Max. rychlost obrábění | 150 mm²/min | |
| Max. rychlost podávání drátu | 1~11,4 m/s (nastavitelná frekvence) | |
| Přesnost polohování | ±0,015 mm | |
| Opakovaná přesnost polohování | ±0,003 mm | |
| Optimální přesnost obrábění | ±0,005 mm | |
| Optimální drsnost povrchu | 1.2μm | |
| Průměr molybdenového drátu | 0,10~0,25 mm | |
| Napájení | 3 fáze/380V/50Hz | |
| Spotřeba energie | 3 kVA | |
| Standardní konfigurace | ||
| Osové spojení | Současná osa XYUV | |
| Typ vodící lišty | Lineární vedení | |
| Režim pohonu osy XY | Krokový motor/servomotor | |
| Centrální mazací systém | automatický | |
| Kapacita dielektrické nádrže | 40 L | |
| Ovladač | Vertikální ovládací skříň | |
| Softwarová platforma | Windows XP | |
| Řídící systém | Auto-cut/ Win{1}}cut/X8/HL | |
| Zobrazení jazyka | čínština/angličtina/ruština | |
| Monitor | 17" LCD | |
| Digitální indikační displej | DRO osy XY (5μm) | |
| CNC instrukce | Standardní ISO kód | |
| Typ převodovky | USB/LAN | |
