Přehled produktu

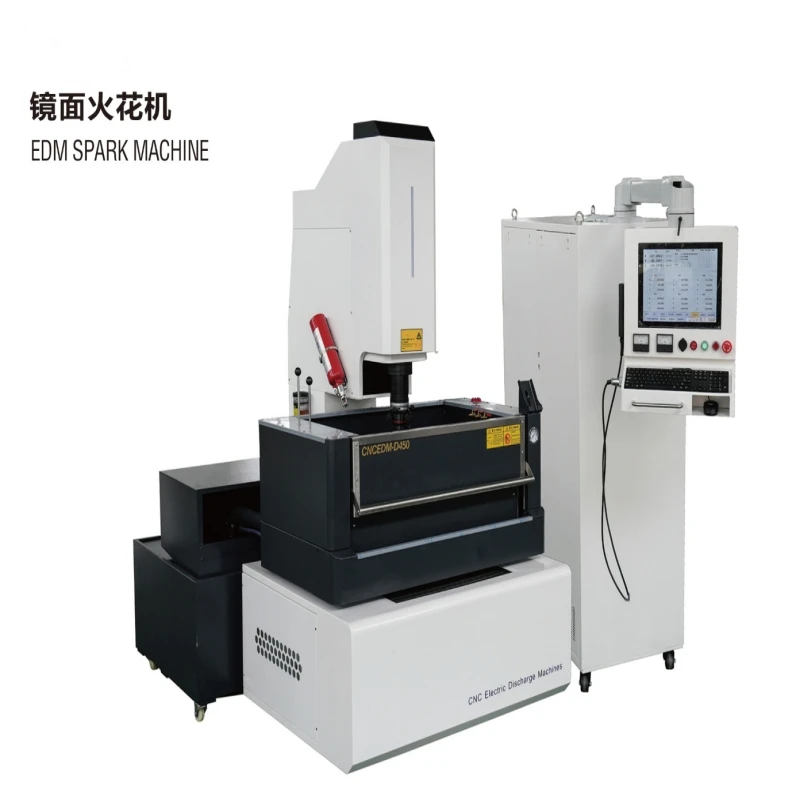

Elektroerozívní hloubička CM450 Mirror Finish je navržena pro středně velké-kavity forem a aplikace přesných nástrojů, které vyžadují větší rozsah obrábění při zachování vynikající kvality povrchu EDM.

Ve srovnání s CM300 nabízí CM450 větší pracovní stůl o rozměrech 700 × 400 mm, zdvih osy X- 450 mm, zdvih osy Y- 350 mm a maximální kapacitu elektrody 30 kg.

S drsností povrchu Ra < 0,1 μm, maximálním obráběcím proudem 50 A a opotřebením elektrody pod 0,1 % kombinuje CM450 větší dostupnost obrobku s možností EDM s přesným zrcadlovým{4}}dokončením.

Větší rozsah obrábění

CM450 nabízí:

Posuv osy X-: 450 mm
Zdvih osy Y-: 350 mm
Z{0}}posuv osy: 272 mm

Díky většímu zdvihu X/Y je vhodnější pro středně-velké dutiny forem, větší břitové destičky a součásti nástrojů, které vyžadují další obráběcí prostor.

Pracovní stůl 700 × 400 mm

CM450 používá pracovní stůl o rozměrech 700 × 400 mm, což obsluze poskytuje více prostoru pro:

Střední-formy
Větší vložky
Více součástí dutiny
Přesné nástrojové přípravky
Podporuje obrobky o hmotnosti až 400 kg.

Obrábění zrcadlového povrchu

CM450 si zachovává stejně vysokou-úroveň dokončovacích schopností, jaká je potřebná pro přesnou výrobu forem.

Hlavní výkon EDM zahrnuje:

Nejlepší drsnost povrchu:Ra < 0,1 μm
Maximální pracovní proud:50A
Maximální produktivita:Větší nebo rovno 500 mm³/min
Minimální opotřebení elektrody:<0.1%

Díky tomu je vhodný pro aplikace vyžadující jak účinnost odstraňování materiálu, tak jemnou povrchovou úpravu.

Kapacita elektrody 30 kg

CM450 podporuje elektrody až30 kg, poskytující větší flexibilitu pro elektrody s větší dutinou ve srovnání s menšími modely.

To je užitečné při obrábění:

Větší dutiny formy
Širší EDM povrchy
Struktury hlubších dutin
Větší měděné nebo grafitové elektrody

Vysoká tuhost a přesnost

CM450 je navržen se čtyřmi základními charakteristikami:

Vysoká tuhost
Vysoká přesnost
Vysoká účinnost
Nízká ztráta elektrody

Tyto vlastnosti pomáhají udržovat stabilní obrábění během delších EDM cyklů a přesných dokončovacích operací.

Technické specifikace CM450

Položka	CM450
Model	CM450
Velikost pracovního stolu	700 × 400 mm
X-Axis Travel	450 mm
Y-Axis Travel	350 mm
Z-Axis Travel	272 mm
Max. Vzdálenost mezi připojovací deskou elektrody a pracovním stolem	600 mm
Maximální hmotnost obrobku	400 kg
Maximální hmotnost elektrody	30 kg
Velikost pracovní nádrže	1050 × 680 × 410 mm
Nejvyšší provozní hladina oleje	247 mm
Kapacita nádrže na kapalinu	750 L
Hmotnost stroje	Přibližně . 3000 kg
Rozměry stroje	1420 × 1700 × 2351 mm
Maximální pracovní proud	50 A
Maximální produktivita	Větší nebo rovno 500 mm³/min
Nejlepší drsnost povrchu	Ra < 0,1 μm
Minimální opotřebení elektrod	<0.1%
Celkový výkon stroje	9 kW

Typické aplikace

EDM stroj CM450 Mirror Finish Die Sinker je vhodný pro:

Střední-vstřikovací formy
Přesné dutiny forem
Součásti forem pro tlakové lití
Větší vložky do forem
Precizní matrice
Složité vnitřní dutiny
Vysoce{0}}nástrojové komponenty
Měděná a grafitová elektroda EDM
Zrcadlová-povrchová úprava formy

Vhodné pro větší přesné součásti forem

CM450 je praktickou volbou, když požadovaná forma nebo elektroda přesahuje pracovní rozsah kompaktního zrcadlového EDM stroje.

Jeho zdvih X/Y 450 × 350 mm, větší pracovní nádrž a kapacita elektrody 30 kg poskytují další flexibilitu obrábění bez obětování jemného dokončovacího výkonu.

Díky tomu je stroj vhodný pro výrobce forem, kteří zpracovávají širší škálu velikostí dutin.

Volitelné příslušenství

Dostupné volitelné příslušenství zahrnuje:

Speciální EDM dielektrická kapalina
C-osa (4. osa)
Rotační jednotka osy R-
Jednotka dielektrického kapalinového termostatu
Třífázový napájecí zdroj se stabilizovaným napětím-
Různé nástrojové přípravky

Tyto možnosti lze vybrat podle geometrie dutiny a požadavků na obrábění.

Proč zvolit CM450?

CM450 poskytuje rovnováhu mezi větší kapacitou obrábění a výkonem EDM se zrcadlovým{1}}dokončením.

Mezi hlavní výhody patří:

Pojezd obrábění 450 × 350 × 272 mm
Pracovní stůl 700 × 400 mm
Kapacita elektrody 30 kg
Nosnost obrobku 400 kg
Ra < 0,1 μm nejlepší drsnost povrchu
Opotřebení elektrody méně než 0,1 %.
Maximální produktivita vyšší nebo rovna 500 mm³/min
Vhodné pro středně velké-přesné formy
Volitelné konfigurace rotační-osy

CM300 vs. CM450

Položka	CM300	CM450
Pracovní stůl	600 × 400 mm	700 × 400 mm
X cestování	300 mm	450 mm
Y Cestování	210 mm	350 mm
Z Cestování	270 mm	272 mm
Max. Hmotnost obrobku	400 kg	400 kg
Max. Hmotnost elektrody	25 kg	30 kg
Pracovní nádrž	950 × 620 × 410 mm	1050 × 680 × 410 mm
Kapacita nádrže	600 L	750 L
Max. Pracovní proud	50 A	50 A
Nejlepší drsnost povrchu	Ra < 0,1 μm	Ra < 0,1 μm

CM300 je vhodnější pro kompaktní přesné obrábění forem, zatímco CM450 poskytuje větší rozsah obrábění pro středně-velké formy a elektrody s větší dutinou.

FAQ

Q1: Jaká je hlavní výhoda CM450?

A1: Jeho hlavní výhodou je kombinace většího rozsahu obrábění 450 × 350 mm X/Y s možností elektroerozivního obrábění Ra < 0,1 μm se zrcadlovým-dokončením.

Q2: Jaká je maximální kapacita obrobku?

A2: CM450 podporuje obrobky do 400 kg.

Q3: Jaká je maximální hmotnost elektrody?

A3: Maximální hmotnost elektrody je 30 kg.

Q4: Jakou povrchovou úpravu může dosáhnout?

A4: Specifikovaná nejlepší drsnost povrchu je Ra < 0,1 μm.

Q5: Je CM450 vhodný pro větší dutiny forem?

A5: Ano. Díky většímu stolu, pojezdu, pracovní nádrži a kapacitě elektrod je vhodnější pro středně-velké a větší přesné součásti forem.
